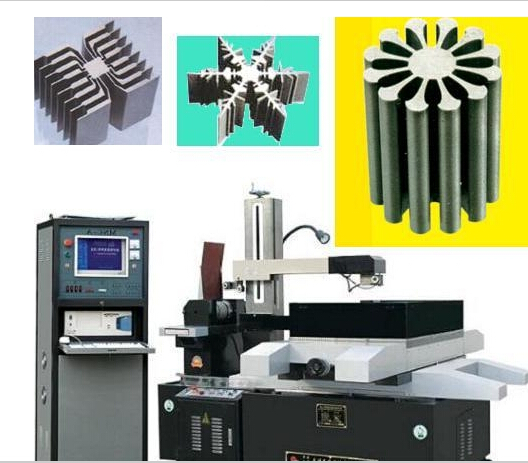

線切割機床主要由機床本體、脈沖電源、工作液循環系統、控制系統和機床附件等幾部分組成。

　　線切割機床本體由床身、工作臺、運絲裝置、絲架、工作液裝置、機床電器、夾具、 防護罩及附件等部分組成。

　　床身：床身是箱形鑄鐵件，其上面安裝 X、Y 坐標工作臺，線架及貯絲筒。

　　工作臺：坐標工作臺是由工作臺面、下拖板、滾珠絲桿及齒輪箱等組成。

　　拖板的縱橫運動采用滾動導軌（或直線導軌）結構，分別由步進電機經兩對消隙齒輪傳動滾珠絲桿來實現工作臺運動。

　　滾珠絲桿可實現預緊力，使間隙接近零，具有傳動精度高、壽命長等特點。

　　線切割絲桿怎么選擇，隨著工業的進步以及機械的不斷發展，滾珠絲桿市面上越來越多，讓人不好辨別好壞與選擇，那么線切割如何選擇滾珠絲桿呢？

　　線切割絲桿怎么選擇，首先我們最先選擇的肯定是品牌，大家比較常見的南京工藝，臺灣上銀，銀泰等。往往好的品牌質量也會好很多。但是也要注意買品牌的同時也容易買到假貨，越大的牌子假貨也越多，畢竟做假貨的不可能去仿造小品牌。那么怎么辨別呢？一個是我們要去正規渠道購買，二是要知道絲桿的規格。比如說線切割常用的絲桿導程大多是4毫米的，而臺灣上銀是沒做4毫米導程的，所以說假如有人說他的絲桿是四毫米導程但是又用的上銀，那么要擔心可能買到貼牌貨哦！

　　線切割絲桿怎么選擇，然后我們還要懂得看絲桿精度的等級，根據精度要求分為7個精度等級，即1、2、3、4、5、7和10級。1級精度最高，依次遞減。P5是國內標準，精度等級是5級，任意300mm行程內行程變動量為0.023mm，這個精度一般表示成P5=0.023，國產絲桿使用多。

　　線切割機絲桿怎么選擇，C7是JIS標準，精度等級是7級，任意300mm行程內行程變動量為0.050mm，也就是C7=0.050，一般日本，臺灣產使用的表示方法。由此可見滾珠絲杠的P5精度要比C7精度高。換句話說p5等級的國產絲桿是要比p7等級的臺灣絲桿精度高的。
